Tabele i rysunki w tym rozdziale zawierają informacje dotyczące wymiarów, danych technicznych, pojemności zespołów oraz lokalizacji elementów identyfikacyjnych. Dla kierowców 0 szerszych zainteresowaniach technicznych podano wyjaśnienia dotyczące szeregu układów elektronicznych 1 mechanicznych samochodu.

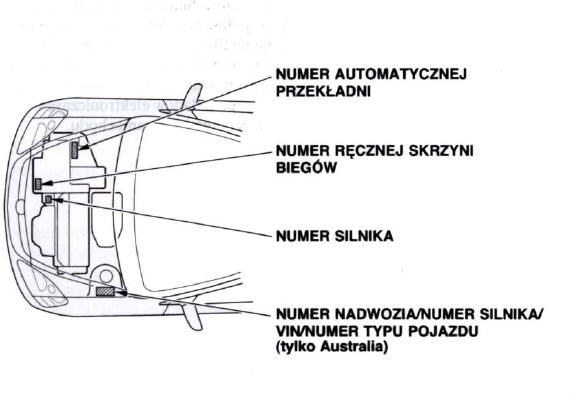

Szereg zespołów samochodu, znajdujących się w różnych miejscach, posiada swoje numery seryjne.
Nie należy mylić numeru silnika z numerem skrzyni biegów.
W niektórych wersjach numer nadwozia i silnika jest umieszczony na tabliczce przymocowanej do obudowy prawego amortyzatora w przedziale silnikowym.

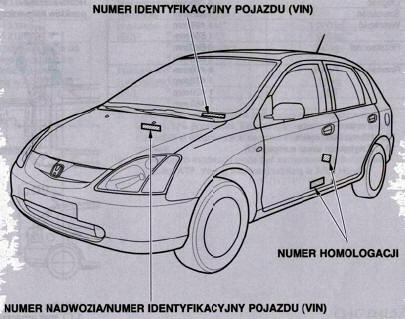

Niektóre modele posiadają tabliczkę z numerem homologacji przymocowaną do słupka drzwi kierowcy.
Numer identyfikacyjny pojazdu (VIN) umieszczony jest na tabliczce na pasie przednim w okolicy chłodnicy lub na obudowie prawego amortyzatora w przedziale silnikowym oraz w niektórych wersjach na tabliczce w górnej części deski rozdzielczej, W modelu australijskim tabliczka z numerem typu pojazdu znajduje się na obudowie prawego amortyzatora.

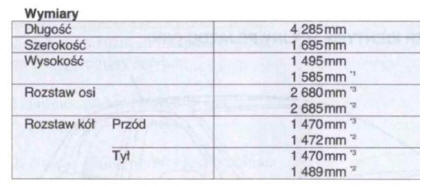

* 1 : Z anteną dachową * 2 : Wersje europejskie * 3 : Z wyjątkiem wersji europejskich
UWAGA:

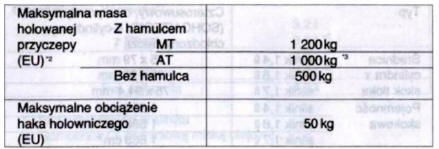

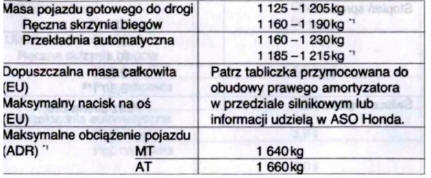

Masy
*1 : Model australijski
* 2 : Tylko w Niemczech podana dopuszczalna masa przyczepy
dotyczy 12% pochyłości Zwiększając masę przyczepy należy
sprawdzić w dokumentach samochodu lub w ASO czy jest to
możliwe
* 3 : W niektórych modelach może być zamontowana dodatkowa
chłodnica ATF. Więcej informacji udzielą w ASO Honda.

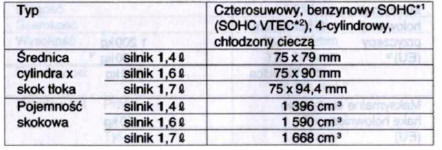

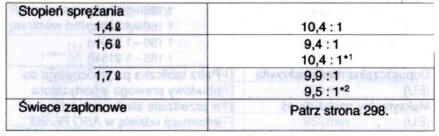

Silnik
* 1 : Typ silnika: silnik 1,4
* 2 : Typy silników: silniki 1,6 i
1,7
* 1 : Modele europejskie * 2 : Arabia Saudyjska (wersja KY)

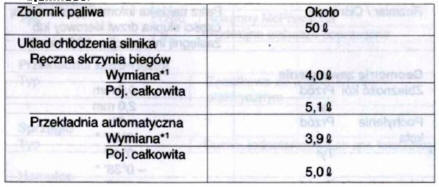

Pojemności
* 1 : Łącznie ze zbiornikiem wyrównawczym i pozostałością w silniku.
Pojemność zbiornika wyrównawczego: 0,4
Pojemności
1 : Bez pozostałości w silniku 2 : Samochody z aluminiową miską olejową (silniki 1,6 i 1,7)

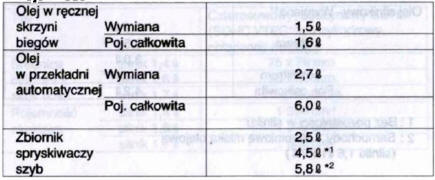

Pojemności
* 1 : Modele europejskie bez spryskiwaczy reflektorów * 2 : Ze spryskiwaczami reflektorów
Opony

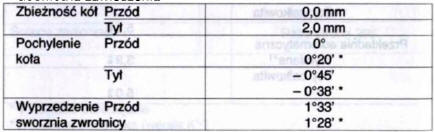

Geometria zawieszenia
*: Samochody z wysokim prześwitem
Zawieszenie
c
Przekładnia kierownicza
Sorzeato
Hamulce
Akumulator
Bezpieczniki

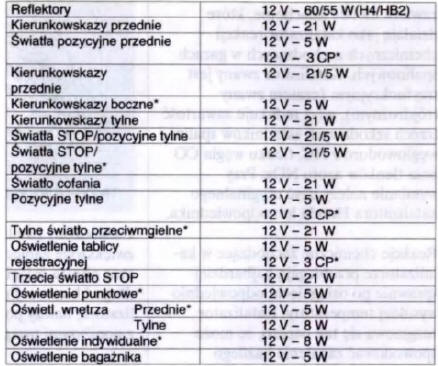

Światła
*: Niektóre wersje
