Kia Ceed: Regulacja ustawienia przednich świateł przeciwmgielnych

Regulacja ustawienia przednich świateł przeciwmgielnych

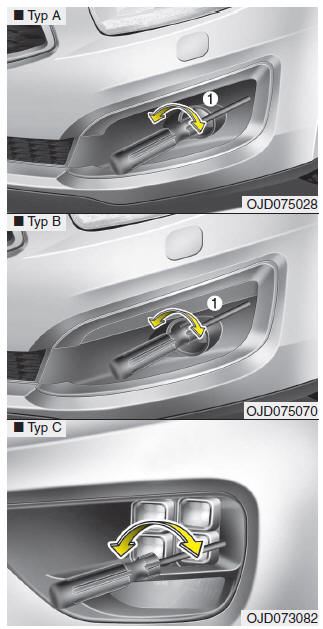

Regulację przednich świateł przeciwmgielnych przeprowadza się w ten sam sposób, jak regulację reflektorów głównych. Kiedy przednie światła przeciwmgielne i akumulator są w normalnym stanie, przeprowadź regulację przednich świateł przeciwmgielnych. Aby ustawić przednie światła przeciwmgielne w górę lub w dół, należy obracać pokrętło (1) w prawo lub w lewo.

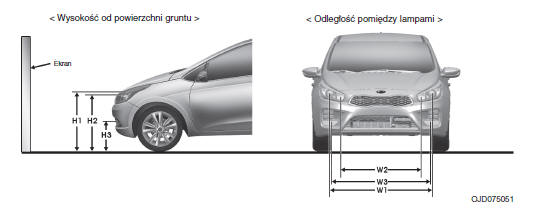

Punkt wycelowania wiązki świateł

Punkt wycelowania wiązki świateł


H1 : Wysokość od środka żarówki reflektora głównego do ziemi (świateł mijania)

H2 : Wysokość od środka żarówki reflektora głównego do ziemi (świateł drogowych)

H3 : Wysokość od środka żarówki przedniej lampy przeciwmgielnej do ziemi

W1 : Odległość między środkami żarówek obu reflektorów głównych (świateł mijania)

W2 : Odległość między środkami żarówek obu reflektorów głównych (świateł drogowych)

W3 : Odległość między środkami żarówek obu przednich świateł przeciwmgielnych

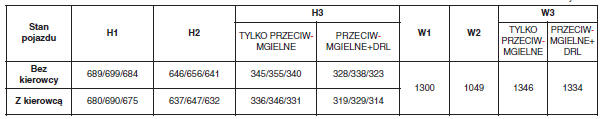

Wersja 3,5 drzwiowa i kombi

Wersja 3,5 drzwiowa i kombi

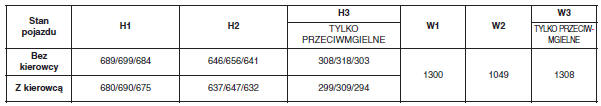

3 i 5 drzwiowe (dla T-GDI)

3 i 5 drzwiowe (dla T-GDI)


Wersja 3,5 drzwiowa i kombi (pakiet sportowy)

Wersja 3,5 drzwiowa i kombi (pakiet sportowy)


Światło mijania reflektora głównego (strona kierowcy)

Światło mijania reflektora głównego (strona kierowcy)


1.Włączyć światła mijania bez kierowcy w samochodzie.

2. Linia odcięcia powinna być rzutowana na linii odcięcia pokazanej na rysunku.

3.Kiedy ma miejsce regulacja ustawienia świateł mijania, regulacja ustawienia pionowego, powinna być wykonana po regulacji ustawienia poziomego.

4.Jeżeli w wyposażeniu samochodu jest urządzenie do poziomowania wiązki świateł reflektorów głównych, należy regulować wiązkę z przełącznikiem poziomowania w pozycji 0.

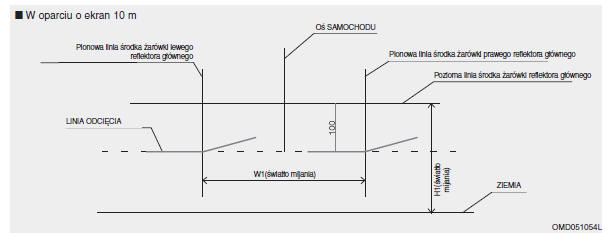

Światło mijania reflektora głównego (LHD)

Światło mijania reflektora głównego (LHD)


1.Włączyć światła mijania bez kierowcy w samochodzie.

2. Linia odcięcia powinna być rzutowana na linii odcięcia pokazanej na rysunku.

3.Kiedy ma miejsce regulacja ustawienia świateł mijania, regulacja ustawienia pionowego, powinna być wykonana po regulacji ustawienia poziomego.

4.Jeżeli w wyposażeniu samochodu jest urządzenie do poziomowania wiązki świateł reflektorów głównych, należy regulować wiązkę z przełącznikiem poziomowania w pozycji 0.

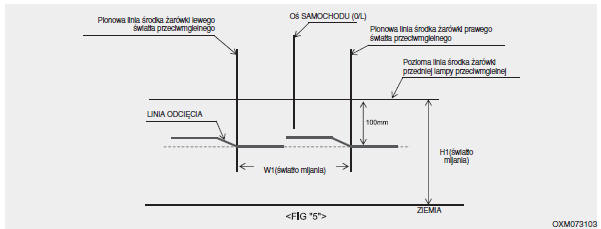

Światło mijania reflektora głównego (RHD)

Światło mijania reflektora głównego (RHD)


1.Włączyć światła mijania bez kierowcy w samochodzie.

2. Linia odcięcia powinna być rzutowana na linii odcięcia pokazanej na rysunku.

3.Kiedy ma miejsce regulacja ustawienia świateł mijania, regulacja ustawienia pionowego, powinna być wykonana po regulacji ustawienia poziomego.

4.Jeżeli w wyposażeniu samochodu jest urządzenie do poziomowania wiązki świateł reflektorów głównych, należy regulować wiązkę z przełącznikiem poziomowania w pozycji 0.

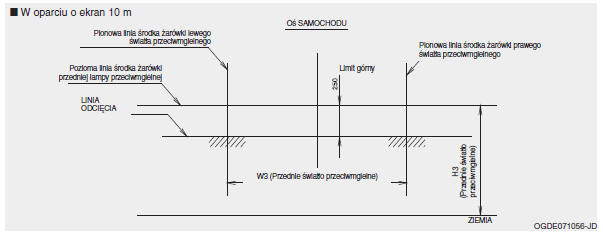

Przednie światła przeciwmgielne

Przednie światła przeciwmgielne


1.Włącz przednie światła przeciwmgielne bez kierowcy w samochodzie.

2. Linia odcięcia powinna być rzutowana w dopuszczalnym zakresie (obszar zacieniowany).

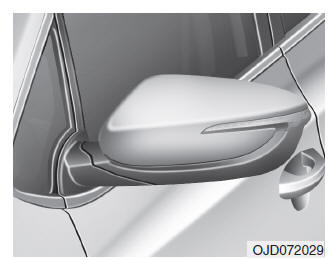

Wymiana żarówek świateł kierunkowskazów bocznych

Wymiana żarówek świateł kierunkowskazów bocznych


Jeżeli żarówka świateł nie działa, zalecamy skontrolowanie układu przez autoryzowanego sprzedawcę Kia.
