Opel Astra: Skrzynka bezpieczników w desce rozdzielczej

Opel Astra –> Pielęgnacja samochodu –> Instalacja elektryczna –> Skrzynka bezpieczników w desce rozdzielczej

Skrzynka bezpieczników znajduje się za pokrywą.

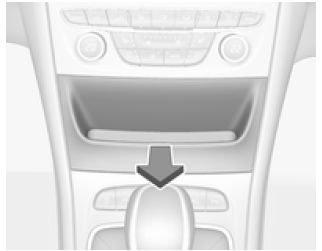

Skrzynka bezpieczników w desce rozdzielczej


Pociągnąć i zdjąć pokrywę.

Pojazdy ze złączem zasilania: Jeśli pokrywa skrzynki bezpieczników jest wyposażona w złącze zasilania, należy ją wymontować za pomocą adaptera i śrubokręta. Adapter znajduje się w schowku w desce rozdzielczej.

Śrubokręt znajduje się w przestrzeni bagażowej.

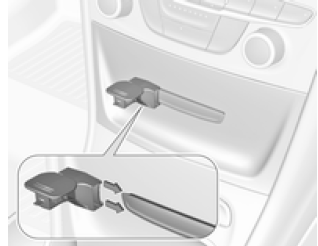

Skrzynka bezpieczników w desce rozdzielczej


Przymocować adapter do złącza zasilania.

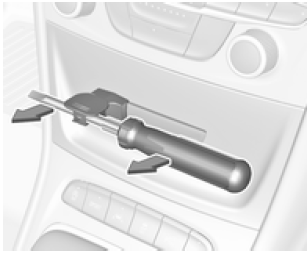

Skrzynka bezpieczników w desce rozdzielczej


Wsunąć śrubokręt przez otwór w adapterze. Zdjąć pokrywę, pociągając śrubokręt

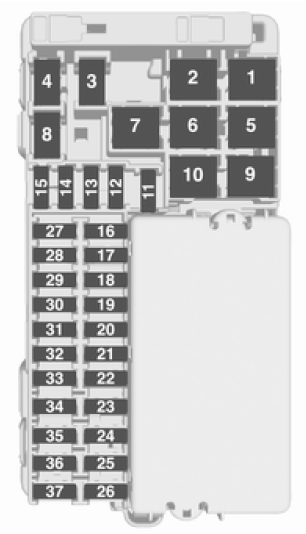

Skrzynka bezpieczników w desce rozdzielczej


Obwód

  1. -
  2. Układ sterowania ogrzewania, wentylacji i klimatyzacji, wentylator
  3. Fotel regulowany elektrycznie, strona kierowcy
  4. Zapalniczka / gniazdko zasilania z przodu
  5. -
  6. Przednia szyba otwierana elektrycznie
  7. Układ ABS
  8. Podgrzewane koło kierownicy
  9. Moduł sterujący nadwozia
  10. Tylna szyba otwierana elektrycznie
  11. Okno dachowe
  12. Moduł sterujący nadwozia
  13. Ogrzewanie foteli (tylko w pojazdach bez syreny autoalarmu)
  14. Lusterko zewnętrzne / czujnik deszczu / asystent pasa ruchu / funkcja doświetlania światłami drogowymi
  15. Moduł sterujący nadwozia
  16. Moduł sterujący nadwozia
  17. Moduł sterujący nadwozia
  18. Moduł sterujący nadwozia
  19. Przyłącze łącza danych
  20. Poduszki powietrzne
  21. Układ sterowania ogrzewania, wentylacji i klimatyzacji
  22. Centralny zamek, klapa tylna
  23. Układ elektronicznego kluczyka
  24. Funkcja pamięci ustawień fotela regulowanego elektrycznie
  25. Podświetlany przełącznik na kierownicy
  26. Wyłącznik zapłonu / blokada kolumny kierownicy
  27. Moduł sterujący nadwozia
  28. Gniazdo USB
  29.  -
  30. Dźwignia zmiany biegów
  31. Wycieraczka tylnej szyby
  32. Moduł sterujący skrzyni biegów (tylko w pojazdach z systemem stop-start)
  33. Autoalarm / syrena
  34.  Układ ułatwiający parkowanie / system monitorowania martwego pola w lusterkach / system audio-nawigacyjny / gniazdo USB
  35. OnStar
  36. Wyświetlacz informacyjny / zestaw wskaźników / odtwarzacz płyt CD
  37. System audio-nawigacyjny, radioodtwarzacz

Po wymianie przepalonych bezpieczników zamknąć pokrywę skrzynki bezpieczników i docisnąć w celu zablokowania.

Pojazdy ze złączem zasilania:

  1.  Założyć pokrywę z prawej strony.

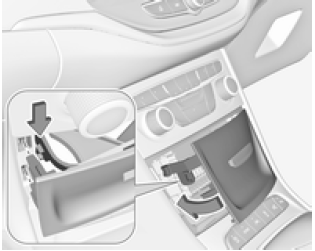

Skrzynka bezpieczników w desce rozdzielczej


  1. Zagiąć lewą stronę pokrywy do przodu. Dopilnować, aby zacisk mocujący znalazł się w miejscu pokazanym na ilustracji.

    Skrzynka bezpieczników w komorze silnika

    Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika. Odłączyć i zdjąć pokrywę. O ...

    Skrzynka bezpieczników w przestrzeni bagażowej

    Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni bagażowej. Zdjąć osłonę. Odłą ...
