Toyota Corolla: Wstrzymywanie pracy silnika "Stop & Start"

Układ wstrzymywania pracy silnika zatrzymuje silnik i uruchamia go ponownie w zależnoźci od pozycji pedału sprzęgła podczas zatrzymywania i ruszania samochodu.

Wstrzymywanie pracy silnika

1. Z pedałem sprzęgła całkowicie wciźniętym, zatrzymać samochód.

   Przestawić dźwignię skrzyni biegów w położenie neutralne N.

2. Zwolnić pedał sprzęgła.

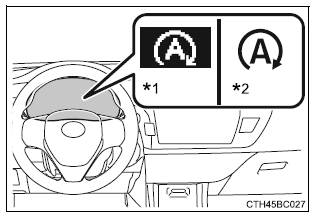

Praca silnika zostanie wstrzymana i zaźwieci się lampka kontrolna układu wstrzymywania pracy silnika "Stop & Start".

*1: Wersje z wyźwietlaczem wielofunkcyjnym

*2: Wersje bez wyźwietlacza wielofunkcyjnego

Ponowne uruchamianie silnika

Gdy dźwignia skrzyni biegów znajduje się w położeniu neutralnym N, nacisnąć pedał sprzęgła.

Praca silnika zostanie wznowiona. Lampka kontrolna układu wstrzymywania pracy silnika "Stop & Start" zgaźnie.

(W tej sytuacji, po zwolnieniu pedału sprzęgła, praca silnika nie zostanie ponownie wstrzymana.)

Wyłączanie układu wstrzymywania pracy silnika "Stop & Start"

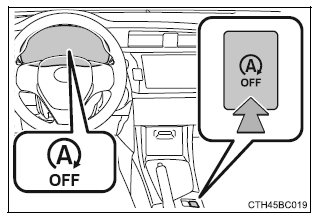

W celu wyłączenia układu należy nacisnąć wyłącznik układu wstrzymywania pracy silnika "Stop & Start".

Zaświeci się lampka kontrolna układu wstrzymywania pracy silnika "Stop & Start".

Przy każdym zatrzymaniu samochodu, mimo wciśnięcia pedału sprzęgła, praca silnika nie zostanie wstrzymana. ( S. 267) Ponowne wciśnięcie przycisku powoduje przywrócenie aktywności układu wstrzymywania pracy silnika "Stop & Start".

Wciśnięcie wyłącznika układu wstrzymywania pracy silnika "Stop & Start" przy zatrzymanym samochodzie

• Przy wstrzymanej pracy silnika przez układ wstrzymywania pracy silnika "Stop & Start" wciśnięcie wyłącznika spowoduje uruchomienie silnika.

  Przy następnym zatrzymaniu samochodu (po wyłączeniu układu wstrzymywania pracy silnika "Stop & Start") praca silnika nie zostanie wstrzymana.

• Przy wyłączonym układzie wstrzymywania pracy silnika "Stop & Start" naciśnięcie wyłącznika załączy układ, ale nie spowoduje wstrzymania pracy silnika.

  Przy następnym zatrzymaniu samochodu (po wyłączeniu układu wstrzymywania pracy silnika "Stop & Start") praca silnika zostanie wstrzymana.

Warunki działania

Układ wstrzymywania pracy silnika "Stop & Start" działa przy zachowaniu następujących warunków:

• Silnik jest dostatecznie rozgrzany.
• Akumulator jest dostatecznie naładowany.
• Drzwi kierowcy są zamknięte.
• Pas bezpieczeństwa kierowcy jest zapięty.
• Pokrywa silnika jest zamknięta.
• Pedał sprzęgła nie jest wciskany
• Dśwignia skrzyni biegów znajduje się w położeniu neutralnym N.

W następujących warunkach praca silnika może nie zostać wstrzymana przez układ wstrzymywania pracy silnika "Stop & Start". Nie świadczy to jednak o uszkodzeniu układu.

• Gdy temperatura płynu w układzie chłodzenia silnika jest zbyt wysoka lub zbyt niska.
• Temperatura na zewnątrz jest zbyt niska.
• Włączony jest układ klimatyzacji przy wysokiej temperaturze wnętrza samochodu, na przykład po parkowaniu w nasłonecznionym miejscu.
• Wersje z automatycznie sterowanym układem klimatyzacji: Włączone jest usuwanie zaparowania przedniej szyby.
• Wersje z nagrzewnica spalinową: Podczas pracy nagrzewnicy.
• Akumulator nie jest dostatecznie naładowany lub trwa jego doładowywanie.
• Czas wstrzymania pracy silnika przez układ wstrzymywania pracy silnika "Stop & Start" może być wydłużony podczas jazdy w korku lub innych warunkach drogowych wymagających gwałtownego hamowania.
• Podciśnienie w układzie wspomagania hamulców jest niskie.
• Obciążenie układu elektrycznego jest duże.
• Na dużej wysokości.

Jeżeli warunki te poprawią się, układ wstrzymywania pracy silnika "Stop & Start" zacznie wstrzymywać pracę silnika i uruchamiać silnik przy następnym zatrzymaniu samochodu.

W następujących warunkach włączenie układu wstrzymywania pracy silnika "Stop & Start" może trwać dłużej niż normalnie.

• Akumulator jest rozładowany
• Po odłączeniu i ponownym podłączeniu akumulatora lub jego wymianie itp.
• Gdy temperatura silnika jest niska.

Funkcja automatycznego uruchamiania silnika

W następujących warunkach praca silnika może zostać wznowiona, nawet jeżeli pedał sprzęgła nie zostanie wciśnięty.

• Pedał hamulca zasadniczego zostanie kilkakrotnie lub bardzo mocno naciśni ęty.
• Układ klimatyzacji jest używany lub zostanie włączony.
• Wersje z automatycznie sterowanym układem klimatyzacji: Włączone jest usuwanie zaparowania przedniej szyby.
• Akumulator jest niewystarczająco naładowany.
• Samochód zacznie staczać się na pochyłości
• Obciążenie układu elektrycznego jest duże.
• Drzwi kierowcy są otwarte.
• Pas bezpieczeństwa kierowcy jest odpięty.

Automatyczne włączenie układu wstrzymywania pracy silnika "Stop & Start"

Wersje z mechanicznym kluczykiem:

Nawet gdy układ został wyłączony wyłącznikiem układu wstrzymywania pracy silnika "Stop & Start", zostanie on ponownie włączony po przestawieniu wyłącznika zapłonu w pozycję "LOCK", a następnie w pozycję "START".

Wersje z elektronicznym kluczykiem:

Nawet gdy układ został wyłączony wyłącznikiem układu wstrzymywania pracy silnika "Stop & Start", zostanie on ponownie włączony po wybraniu przyciskiem rozruchu stanu wyłączonego, a następnie uruchomieniu silnika.

Zabezpieczenia układu wstrzymywania pracy silnika "Stop & Start"

Wersje z mechanicznym kluczykiem:

System audio, przy odtwarzaniu dświęków z dużą mocą, może zostać wyłączony przez układ wstrzymywania pracy silnika "Stop & Start", w celu utrzymania właściwego poziomu ładowania akumulatora.

Aby ponownie włączyć system audio, należy wyłącznik zapłonu przełączyć w pozycję "LOCK", a następnie w pozycję "ACC" lub "ON".

Wersje z elektronicznym kluczykiem:

System audio, przy odtwarzaniu dświęków z dużą mocą, może zostać wyłączony przez układ wstrzymywania pracy silnika "Stop & Start", w celu utrzymania właściwego poziomu ładowania akumulatora.

Aby ponownie włączyć system audio, należy przyciskiem rozruchu wybrać stan wyłączony, a następnie stan ACCESSORY lub IGNITION ON.

Wspomaganie układu kierowniczego

Po wstrzymaniu pracy silnika przez układ wstrzymywania pracy silnika "Stop & Start" opór podczas obracania kierownicą może być większy w porównaniu z oporem podczas jazdy.

Pokrywa silnika

Praca silnika nie zostanie wznowiona przez układ wstrzymywania pracy silnika "Stop & Start" lub przez funkcję automatycznego uruchamiania silnika, jeżeli pokrywa silnika została uniesiona przy wyłączonym przez układ silniku. Silnik można uruchomić przyciskiem rozruchu lub wyłącznikiem zapłonu. ( S. 192, 195)

Warunki odpowiednie do korzystania z układu wstrzymywania pracy silnika "Stop & Start"

Układu należy używać podczas chwilowego zatrzymania samochodu na czerwonym świetle, skrzyżowaniu itp. Podczas zatrzymania samochodu na dłuższy czas należy całkowicie wyłączyć silnik.

Sygnał ostrzegawczy układu wstrzymywania pracy silnika "Stop & Start"

Jeżeli silnik został wyłączony przez układ wstrzymywania pracy silnika "Stop & Start", w następujących warunkach rozlegnie się sygnał ostrzegawczy i zacznie migać lampka kontrolna układu wstrzymywania pracy silnika "Stop & Start".

Oznacza to, że praca silnika została jedynie wstrzymana przez układ wstrzymywania pracy silnika "Stop & Start" i nie został on całkowicie wyłączony.

Dśwignia skrzyni biegów znajduje się w położeniu innym niż neutralne N przy zwolnionym pedale sprzęgła

Jeżeli lampka kontrolna układu wstrzymywania pracy silnika "Stop & Start" stale miga

Może to świadczyć o uszkodzeniu układu wstrzymywania pracy silnika "Stop & Start". Należy skontaktować się z autoryzowaną stacją obsługi Toyoty lub innym specjalistycznym warsztatem.

Jeżeli przednia szyba uległa zaparowaniu przy wstrzymanej pracy silnika przez układ "Stop & Start"

• Wersje z automatycznie sterowanym układem klimatyzacji: Włączyć funkcj ę usuwania zaparowania z przedniej szyby. (Silnik zostanie uruchomiony przez funkcję automatycznego uruchamiania silnika.) ( S. 297) Jeżeli przednia szyba często ulega zaparowaniu, należy wyłączyć układ wstrzymywania pracy silnika "Stop & Start".
• Wersje z ręcznie sterowanym układem klimatyzacji: Uruchomić silnik przez wciśnięcie pedału sprzęgła lub naciskając wyłącznik układu "Start & Stop", a następnie ustawić pokrętło wyboru kierunku nawiewu w pozycję  .



  ( S. 290) Jeżeli przednia szyba często ulega zaparowaniu, należy wyłączyć układ wstrzymywania pracy silnika "Stop & Start".

Wyświetlacz czasu aktywnego działania oraz całkowitego czasu aktywnego działania układu wstrzymywania pracy silnika "Stop & Start"

Wymiana akumulatora

Zamontowany w samochodzie akumulator jest odpowiedni dla układu wstrzymywania pracy silnika "Stop & Start". Podczas wymiany należy zastosować akumulator dokładnie takiego samego typu i o takich samych parametrach.

Szczegółowe informacje posiadają autoryzowane stacje obsługi Toyoty lub inne specjalistyczne warsztaty.

Podczas działania układu wstrzymywania pracy silnika "Stop & Start"

• Przy wstrzymanej pracy silnika przez układ (lampka kontrolna układu wstrzymywania pracy silnika "Stop & Start" świeci się) należy pozostawić dśwignię skrzyni biegów w położeniu neutralnym N oraz mocno wcisnąć pedał hamulca zasadniczego lub uruchomić hamulec postojowy.

  Niedostosowanie się do tego zalecenia może doprowadzić do kolizji w momencie zadziałania funkcji automatycznego uruchomienia silnika.

• Nie wolno pozostawiać samochodu z wstrzymaną pracą silnika przez układ (lampka kontrolna układu wstrzymywania pracy silnika "Stop & Start" świeci się).

  Niedostosowanie się do tego zalecenia może doprowadzić do kolizji w momencie zadziałania funkcji automatycznego uruchomienia silnika.

• Jeżeli samochód znajduje się w miejscu niedostatecznie wentylowanym, należy upewnić się, że praca silnika nie została wstrzymana przez układ "Stop & Start". Silnik może zostać uruchomiony przez funkcję automatycznego uruchamiania silnika i gazy spalinowe mogą się dostać do wnętrza samochodu, w wyniku czego może dojść do śmierci lub poważ- nego zagrożenia dla zdrowia.

Aby zapewnić prawidłową pracę układu

Jeżeli wystąpi którakolwiek z poniżej opisanych sytuacji, układ wstrzymywania pracy silnika "Stop & Start" może nie działać prawidłowo. Należy wtedy zlecić sprawdzenie samochodu autoryzowanej stacji obsługi Toyoty lub Innemu specjalistycznemu warsztatowi.

• Gdy pas bezpieczeństwa kierowcy jest zapięty, a lampka kontrolna przypominająca o zapięciu pasa bezpieczeństwa kierowcy i pasażera na przednim fotelu miga.
• Jeżeli pas bezpieczeństwa kierowcy nie jest zapięty, a lampka przypominająca o zapięciu pasa bezpieczeństwa kierowcy i pasażera na przednim fotelu pozostaje wyłączona.
• Jeżeli drzwi kierowcy są zamknięte, a lampka kontrolna otwartych drzwi świeci się lub lampka oświetlenia wnętrza świeci się przy wyłączniku ustawionym w położeniu zależnym od pozycji drzwi.
• Jeżeli drzwi kierowcy są otwarte, a lampka kontrolna otwartych drzwi nie świeci się lub lampka oświetlenia wnętrza nie świeci się przy wyłączniku ustawionym w położeniu zależnym od pozycji drzwi.
