Kamera wsteczna wspomaga kierowcę podczas cofania, przekazując obraz obszaru za pojazdem.
Obraz z kamery jest wyświetlany na kolorowym wyświetlaczu informacyjnym.
Ostrzeżenie |
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np. poniżej zderzaka lub pod pojazdem. Nie cofać kierując się tylko obrazem wyświetlanym na wyświetlaczu informacyjnym i przed rozpoczęciem jazdy do tyłu sprawdzić obszar za pojazdem i wokół niego. |
Włączanie
Kamera wsteczna jest uruchamiana automatycznie w momencie włączenia biegu wstecznego.
Funkcjonowanie

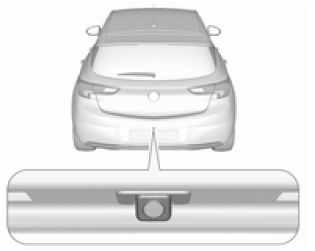

Kamera jest zamontowana między lampkami oświetlenia tablicy rejestracyjnej i wyposażona w obiektyw o kącie widzenia 130.
Obszar rejestrowany przez kamerę jest ograniczony. Odległość widoczna na wyświetlaczu różni się od rzeczywistej odległości.
Linie pomocnicze

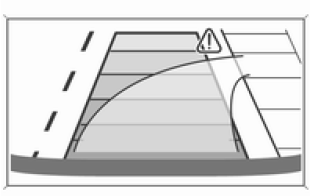

Dynamiczne linie pomocnicze to poziome linie naniesione na obraz z kamery w odstępach co jeden metr, pomagające kierowcy ustalić odległość od wyświetlanych przeszkód.
Wyświetlany jest również przewidywany tor jazdy odzwierciedlający aktualny kąt skrętu kierownicy.
Symbole ostrzegawcze

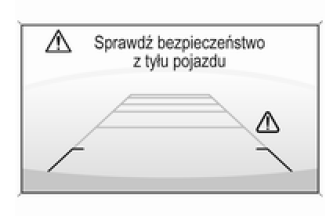

Symbole ostrzegawcze są wyświetlane w formie trójkątów 9 i informują o przeszkodach wykrytych przez tylne czujniki inteligentnego systemu wspomagania parkowania.
Dodatkowo, na wyświetlaczu informacyjnym w górnym wierszu pojawia się 9 z ostrzeżeniem o konieczności sprawdzenia otoczenia pojazdu.
Ustawienia wyświetlacza
Jasność i kontrast można nastawić, dotykając ekranu dotykowego, gdy włączona jest kamera wsteczna.
Wyłączanie
Kamera zostaje wyłączona po przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg wsteczny nie jest włączony przez ok.
15 sekund. Kamerę wsteczną można wyłączyć ręcznie w menu personalizacji ustawień na kolorowym wyświetlaczu informacyjnym. Wybrać odpowiednie ustawienie w Ustawienia, I Pojazd.
Wyłączanie linii pomocniczych i symboli ostrzegawczych

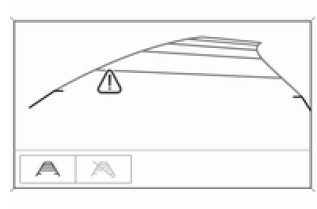

7-calowy kolorowy wyświetlacz informacyjny: włączanie i wyłączanie linii pomocniczych i symboli ostrzegawczych odbywa się przy użyciu przycisków dotykowych w dolnej części wyświetlacza.
8-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu menu ustawień na
wyświetlaczu informacyjnym. Wybrać
odpowiednie ustawienie w
Ustawienia, Pojazd.
Wyświetlacz informacyjny.
Personalizacja ustawień.
Usterka
Komunikaty usterek są wyświetlane
wraz z symbolem w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać nieprawidłowo, gdy:
Oczyścić soczewkę, spłukać ją wodą i wytrzeć miękką szmatką.
