Ostrzeżenie |
Przy zamykaniu szyb należy
zachować ostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci. Gdy na tylnych fotelach znajdują się dzieci, należy włączyć blokadę elektrycznego otwierania szyb. Podczas zamykania szyb uważnie je obserwować, zwracając uwagę, aby nic nie zostało przez nie przykleszczone. |
Aby umożliwić działanie szyb sterowanych elektrycznie, należy włączyć zapłon. Opóźnione wyłączenie zasilania.

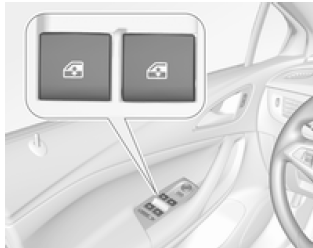

Aby zmienić położenie szyby użyć odpowiedniego przełącznika, wciskając go w celu otwarcia lub pociągając w celu zamknięcia.
Lekkie wciskanie lub pociąganie do pierwszego punktu oporu: szyba przesuwa się w górę lub w dół tak długo, jak długo używany jest przełącznik.
Mocniejsze wciśnięcie lub pociągnięcie do drugiego punktu oporu i zwolnienie przełącznika: szyba przesuwa się w górę lub w dół automatycznie z włączoną funkcją bezpieczeństwa. W celu zatrzymania przesuwania szyby ponownie użyć przełącznika w tym samym kierunku.
Mechanizm zabezpieczający
Jeśli podczas automatycznego zamykania szyba napotka opór w górnej połowie okna, natychmiast zatrzyma się i ponownie opuści.
Ominięcie zabezpieczenia
W razie trudności z zamknięciem szyby spowodowanych zamarzaniem itp., włączyć zapłon, a następnie pociągnąć przełącznik do pierwszego punktu oporu i przytrzymać. Nastąpi przesunięcie szyby w górę z wyłączoną funkcją bezpieczeństwa.
W celu zatrzymania mechanizmu okna zwolnić przycisk

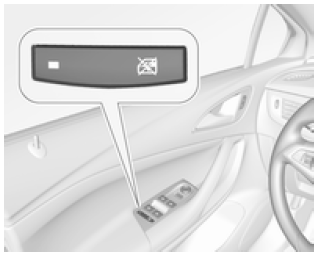

Blokada szyb w drzwiach tylnych
W celu dezaktywacji szyb w drzwiach
tylnych nacisnąć - dioda kontrolna
zacznie świecić. Aby aktywować
funkcjonowanie szyb, ponownie
nacisnąć przełącznik .

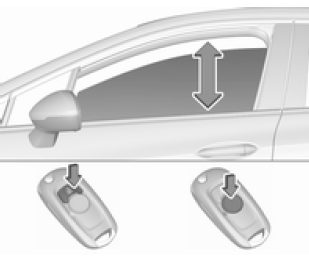

Otwieranie i zamykanie szyb z zewnątrz
Szyby można obsługiwać zdalnie, z zewnątrz samochodu.
W celu otwarcia szyb nacisnąć i
przytrzymać .
W celu zamknięcia szyb nacisnąć i
przytrzymać .
Aby zatrzymać przesuwanie szyb, zwolnić przycisk.
Jeśli szyby są całkowicie otwarte lub zamknięte, światła awaryjne migną dwa razy.
Przeciążenie układu
W przypadku wielokrotnego naciskania przełączników opuszczania/podnoszenia szyb w krótkich odstępach czasu, następuje chwilowe zablokowanie pracy elektrycznego układu sterowania szybami.
Inicjalizacja elektrycznego układu sterowania szybami
Jeśli szyb nie można zamykać automatycznie (np. po odłączeniu akumulatora), na wyświetlaczu informacyjnym kierowcy pojawia się komunikat ostrzegawczy.
Komunikaty dotyczące stanu pojazdu.
W następujący sposób uaktywnić elektryczny układu sterowania szybami:
