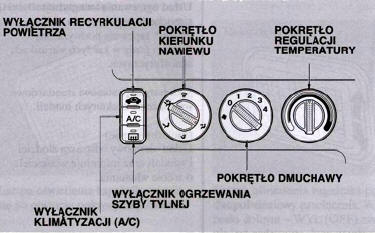

Pokrętło dmuchawy
Obrót tego pokrętła w prawo powoduje zwiększenie prędkości silnika dmuchawy, a przez to zwiększa się wydatek powietrza dostarczanego do wnętrza samochodu.
Pokrętło regulacji temperatury
Obrót pokrętła temperatury w prawo powoduje zwiększenie temperatury powietrza dostarczanego do wnętrza.
Wyłącznik A/C (niektóre wersje)
Wyłącznik ten włącza i wyłącza klimatyzację.
Lampka w wyłączniku informuje o włączonej klimatyzacji.
Wyłącznik ogrzewania szyby tylnej
Wyłącznik ten włącza i wyłącza ogrzewanie szyby tylnej
Wyłącznik recyrkulacji powietrza
Przycisk ten decyduje o źródle, z którego czerpane będzie powietrze dostarczane do wnętrza pojazdu.
Wciśnięcie przycisku i zaświecenie się wskaźnika na przycisku powoduje pobieranie powietrza z wnętrza samochodu i pracę układu przewietrzania w obiegu zamkniętym (recyrkulacja). Powtórne naciśnięcie przycisku i zgaśnięcie wskaźnika sygnalizuje, że powietrze pobierane jest z zewnątrz samochodu (pobieranie świeżego powietrza z zewnątrz).
Pokrętło kierunku nawiewu
Pokrętło to steruje kierunkiem przepływu powietrza. Pozwala ustalić kierunek z którego będzie dmuchać powietrze.
Powietrze jest dostarczane
ze środkowych i bocznych nawiewów,
znajdujących się w desce rozdzielczej.
Powietrze jest dzielone na
nawiewy deski rozdzielczej i nawiewy
podłogowe.
Powietrze jest dostarczane
z nawiewów podłogowych.
Powietrze jest dzielone na
nawiewy podłogowe i nawiewy szyby
przedniej.
Powietrze jest dostarczane
z nawiewów szyby przedniej

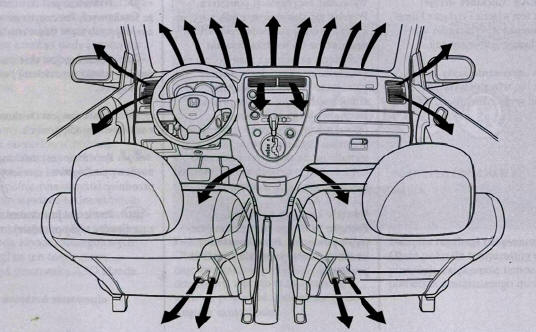

Regulacje nawiewów
Kierunek napływu powietrza z nawiewów bocznych i z nawiewów środkowych jest regulowany.
Pośrodku każdej z kratek tych nawiewów znajduje się klapka służąca do ustawiania kierunku napływu powietrza w pionie i w poziomie.
Nawiewy boczne, znajdujące się po bokach deski rozdzielczej, wyposażono w pokrętła służące do ich otwierania i zamykania oraz w klapki do regulacji kierunku napływu powietrza.
Kontrola emisji oparów paliwa
System kontroli emisji oparów paliwa ma
na celu zabezpieczenie się przed
ucieczką oparów do atmosfery.
Zbiornik pochłaniacza oparów paliwa
Opary paliwa powstające w zbiorniku
paliwa zostają wchłonięte i pozostają
w zbiorniku poch ...
